모델 LAC-2000, QC/SPC 지원

1979에 처음 제작되어 열교환기 시장에 소개되었던 루버각 측정 시스템의 업그레이드 버젼으로, 속도, 저장, 데이터 분석, 그래픽 화면 등이 추가 되었습니다. LAC-2000은 컨볼루션 및 플레이트 종류의 쿨링 핀의 루버 기능을 측정하기 위한 독립 실행 형, 오프라인 시스템입니다.  핀 날조 공구 (형성 롤이나 스타 롤), 그리고 핀 기계 정렬의 결함을 쉽게 식별하며 정교한 측정 시스템을 사용하여 분석할 수 있습니다.

마모에 의한 핀 기계 롤 (또는 다이)의 장기 저하는 "퍼센트 버크 트렌스미션" 기능을 활용하여 찾아 낼 수 있습니다. 최대 강도의 각도에서 루버를 통과 한 빛의 진폭은, 패널이 정확하게 인쇄 되어 형성된 경우에 루버를 통과 할 빛의 진폭과 비교됩니다. "% BT" 요소라고 불리는 이 비율은 핀 툴링이 마모될 수록 감소 될 것입니다. 운용자는 LAC-2000을 매일 사용함으로써 준수한 루버 제품의 지속적인 생산을 위하여 언제 조정을 해야 하는지, 또는 교체품의 여부를 결정할 수 있습니다.

단일 LAC-2000 측정 시스템은 하나 또는 다수의 생산 핀 밀의 품질 확인에 사용될 수 있습니다. 맞춤 핀 홀딩 픽스쳐 및 미리 프로그램 된 설명서와 컴퓨터 루틴들은 운용의 간편함을 제공하며 정밀한 측정을 보장합니다.

현대의 PC 컴퓨팅 파워를 이용하여, LAC-200는 통계 프로세스 제어 (SPC) 및 그래픽 프리젠테이션에 사용하기 위한 트렌드 데이터의 편집을 제공합니다. 지속적인 생산의 데이터 은행은 호스트 컴퓨터에 데이터를 전송 없이 제정 될 수 있습니다.



LAC-2000의 작동 방식



운영자는 간단한 픽스쳐 안에 핀 샘플을 놓습니다. (핀 샘플의 예, 라디에이터, 히터, 차지 에어 쿨러) 이 픽스쳐는 홀더 내에 위치하게 되는데 이 홀더는 컴퓨터 제어 회전 스테이지에 고정되어 있습니다. 명령에 따라 스테이지가 회전하고 핀 샘플은 광원 및 민감한 광 검출기 사이에서 회전하게 됩니다. 감지된 빛의 값은 증폭되어 처리되고 저장된 후 핀 각의 기능으로 표시됩니다. 전체 테스트 사이클은 1분 미만이 소요됩니다. 그 시간 동안 수천 개의 데이터 포인트가 각각의 루버 패널 「창」에 대해 컴퓨터 메모리에 기록됩니다. 컴퓨터는 빛의 진폭 최대값 - 대 - 각각의 "창" 의 각도 위치를 결정합니다. 그러면 정점(피크), 중요한 핀 각들의 값, 퍼센트 벌크 트렌스미션 (%BT) 값이 계산됩니다.

얻어진 측정 및 계산 값들은 컴퓨터 SVGA 모니터에 통계되고 구성 됩니다. 데이터는 SPC 및 보관의 목적으로 컴퓨터 메모리에 저장 됩니다.



LAC-2000 SPC 그래프



1) 제어 차트 A. 각 B. 벌크 트렌스미션 C. 루버 높이
2) 히스토그램, 개별 루버 창 A. 각 B. 벌크 트렌스미션
3) 히스토그램, 평균된 위 / 아래 루버 창 A. 각 B. 벌크 트렌스미션
4) 히스토그램, 평균된 모든 루버 창 A. 각 B. 벌크 트렌스미션

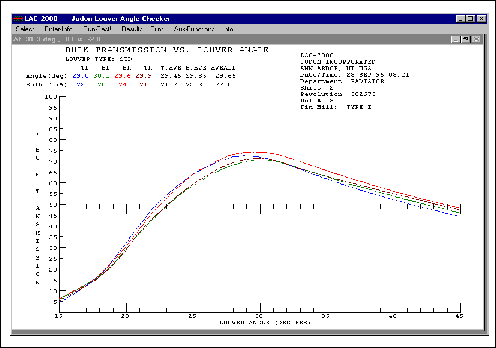

대표적인 루버 데이터



주어진 루버 유형의 경우, 특정 14 측정 및 계산은 운영자가 루버 테스트를 시작 할 때마다 생성됩니다. 측정되고 계산된 결과는 1분내에 전체 화면으로 표시 됩니다. 이 그림은 루버 시험 후에 나타나는 일반적인 스크린 프레젠테이션을 보여줍니다.

















































규격



시스템 유형 : 비접촉 전기 광학 각도 측정 장치
매개 변수 측정 : 1 차 : 루버 각도, 2 차 : % BT (벌크 전송)
측정 정확도 : 루버 각도 : 0.5도 % 이내, 벌크 전송: 5.0 % 이내
광원 : 안구 안전, LED, 비 간섭성
운영 파장 : 880NM LED

광 출력 : 무기 단계

해상도 : 0.032도

해상도 당 단계 : 11,250

스테퍼 속도, 공칭 : 500 SPS

데이터 수집 : 12 비트, 멀티 레인지
컴퓨터 사양 : CPU : 펜티엄; 350MHz의 렘 : 64M 바이트 플로피 디스크 : 3 ½ 인치, 1.44MB 하드 디스크 : 10GBytes 백업 : 100MBytes Zip 모니터 : 15 인치, SVGA 윈도우 98 포트 : 1 병렬 (프린터) 케이스 : 중간 타워



주요 특징



• 현대 PC 기술을 사용하여 하드웨어 플랫폼 표준화.

• 전체 화면 (PC 모니터) 운영자 지침 및 테스트 메뉴로 쉬운 운영 제공.

• 루버 테스트는 Windows 환경에서 간단하게 마우스의 클릭으로 선택할 수 있게 구성되어 있습니다.

• 검사 결과는 각 테스트 의 끝에서 표로 및 그래픽 컬러 모니터 에 표시 됩니다.

• 생산 테스트 결과가 분석 및 보관을 위해 특정 테스트 루버 레지스터에 자동으로 저장됩니다.

• 데이터 분석에는 표준 통계적 공정 관리 (SPC ) 계산, 제어 차트, 트렌드 차트, 막대 그래프가 포함되어 있습니다.

• SPC 차트를 위해 중심 높이를 수동으로 데이터베이스에 입력 할 수 있습니다 .

• 검증 된 안정된 안구 안전 비-간섭성 광원 감지 시스템.

• 화면 선택 가능 테스트 , 제어 및 시스템 진단.

• 루버 테스트간 및 테스트 정보 의 교체는 3.5 인치 플로피 디스크로 만들어집니다.

• 근거리 통신망 ( LAN) 하드웨어는 다른 "데스크톱" 컴퓨터로부터의 테스트 결과의 원격 감시를 허용 하기 위해 추가 될 수 있습니다.

• 선택적인 색깔 프린터는 차트, 그래프 및 기타 시험 결과의 출력을 가능하게 합니다.

• 수신 롤 검사 소프트웨어로 툴링의 완전하고 체계적인 특성을 구축합니다.
